MEGATITE PCL یک چسب اپوکسی دو جزئی قدرتمند است که در دمای محیط عمل کرده و پس از پخت، بهطور کامل قابل ماشینکاری است. چسب مقاوم به سایش pcl با ترکیب پلیمر اپوکسی تقویتشده با فولاد سرامیکی، گزینهای ایدهآل برای تعمیر، بازسازی و اتصال قطعات فلزی در شرایط صنعتی و مهندسی محسوب میشود.
مشاوره رایگان خرید محصول
در هر قدم در کنار شما هستیم
استعام موجودی نماینده ها و خرید های حجم بالا
از Megatite PCL می توان جهت چسباندن اتصالات Taper/Taper در لوله ها و اتصالات فایبرگلاس درخطوط انتقال در صنایع مختلف استفاده نمود.
| مشخصات | رزین | سخت کننده | چسب ترکیبی |
| رنگ | سفید | قرمز | قرمز |
| ویسکوزیته در دمای 25 درجه (pa.s) | 4000 تا 8000 | 2100 تا 4000 | تیکسوتروپیک |
| وزن مخصوص(گرم بر سنتی متر مکعب) | 1.2 | 1.2 | 1.2 |
| ژل تایم 100 گرم در دمای 25 درجه سانتیگراد | – | – | 30 دقیقه |
همچنین مطالعه کنید: راهنمای جامع و تصویری اتصال Taper/Taper لوله های فایبرگلاس

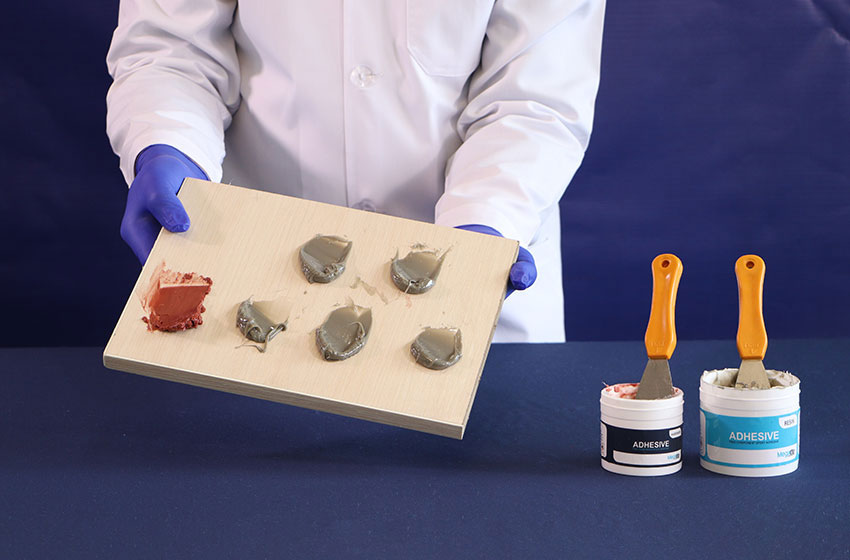

نسبت اختلاط وزنی چسب 5 قسمت رزین به یک قسمت هاردنر می باشد.
(ترکیب 100 گرم چسب با 20 گرم هاردنر)
| نسبت اختلاط | ترکیب به نسبت وزن |
| رزین | 100 گرم |
| هاردنر | 20 گرم |
مخلوط رزین و هاردنر را میتوان به صورت مستقیم و یا با استفاده از یک کاردک بر روی محل تمیز شده و خشک قرار داد. پس از قرار گرفتن چسب بر روی سطح مورد نظر، می باید هر چه سریعتر اجزا را به یکدیگر بچسباند. اعمال یک فشار برابر به تمامی نقاط محل اتصال سبب ایجاد پیوندی یکنواخت تر و مستحکم تر میگردد.
شرایط کیور چسب اپوکسی مگاتایت PCL
| دما (سانتیگراد) | 15 | 25 | 40 | 60 |
| مدت زمان کیور برای رسیدن به استحکام برشی حداقل 1 مگاپاسکال | 7 ساعت | 3 ساعت | 1 ساعت | 30 دقیقه |
| دما (سانتیگراد) | 80 | 100 | 120 | 150 |
| مدت زمان کیور برای رسیدن به استحکام برشی حداقل 1 مگاپاسکال | 2 ساعت | 1.5 ساعت | 1 ساعت | 45 دقیقه |
پس از گذشت مدت زمان کیور محیطی چسب، می باید کیور دمایی و یا کیور تکمیلی بر روی چسب صورت پذیرد. برای کیور تکمیلی پیشنهاد 1 ساعت در دمای 120 درجه و یا 1 ساعت در دمای 150 درجه داده میشود.
مدت زمان کاربری چسب از زمان مخلوط کردن رزین و هاردنر تا سفت شدن، و غیر قابل استفاده بودن مخلوط، اندازه گیری میشود. جدول زیر نمایش دهندهی مدت زمان کاربری 100 گرم از چسب در دماهای مختلف می باشد:
| دما بر حسب دقیقه سانتی گراد | 15 | 20 | 25 | 30 | 35 |
| زمان بر حسب دقیقه | 50 | 35 | 30 | 25 | 20 |
پس از گذشت مدت زمان کیور محیطی چسب، می باید کیور دمایی و یا کیور تکمیلی بر روی چسب صورت پذیرد. برای کیور تکمیلی پیشنهاد 1 ساعت در دمای 120 درجه و یا 1 ساعت در دمای 150 درجه داده میشود.
برای پخت می باید از پتوهای برقی مخصوص این امر استفاده نمود. زمان پخت به صورت مستقیم وابسته به میزان فاصلهی پتوی برقی و لایه ی چسب می باشد. در صورتی که دمای محیط زیر 15 درجه سانتیگراد بوده ویا رطوبت محیطی بالای 75% باشد می باید سطوح پیش گرمایش شوند.
در جدول زیر مدت زمان لازم جهت پخت کامل لایه چسب در دماهای مختلف ذکر شده است.
| دما بر حسب دقیقه سانتی گراد | 80 | 120 | 150 |
| مدت زمان لازم جهت پخت کامل | 2 ساعت | 1 ساعت | 45 دقیقه |
در جدول زیر نتایج نمونههای تست استحکام برشی چسب بر روی سطوح مختلف آورده شده است. استحکام برشی بر روی سطوح فلزی بر استاندارد ASTM D 1002 و استحکام برشی بر روی سطوح کامپوزیتی بر طبق استاندارد ASTM D 5868 اندازه گیری شده است.
| جنس نمونه | میانگین استحکام (مگاپاسکال) |
| استیل | 16 |
| GRP | 10 |
| GRE | 10 |
| GRVE | 10 |
| CFRP | 14 |
آماده سازی سطوح، سنباده زنی و شستشو با استن – شرایط کیور 24 ساعت در دمای 25 درجه سانتی گراد، و یک ساعت در 120 درجه سانتی گراد.
| دما | استحکام برشی (mpa) |
| دمای انجام تست 80 درجه سانتی گراد | 15.5 |
| آماده سازی سطوح، سمبادهزنی و شستشو با استن- شرایط کیور 24 ساعت در دمای 25 درجه سانتی گراد و یک ساعت 120 درجه سانتی گراد- از نمونه استیل جهت تست استفاده شده است | |
| مایع تست جهت غوطه وری | استحکام برشی (mpa) |
| استن | 13 |
| متانول | 12 |
| آب مقطر | 14 |
| اسید استیک اسید | 13 |
| اسید سولفوریک 10% | 13 |
آماده سازی سطوح، سنباده زنی و شستشو با استن-شرایط کیور، 24 ساعت در دمای 25 درجه سانتی گراد و یک ساعت 120 درجه سانتی گراد – از نمونه استیل جهت تست استفاده شده است.
| شرایط غوطه وری در آب | استحکام برشی (mpa) |
| مقدار اولیه در دمای 23 درجه سانتیگراد | 16 |
| پس از 2000 ساعت در دمای 23 درجه سانتیگراد | 16 |
| مقدار اولیه در دمای 80 درجه سانتیگراد | 15.5 |
| پس از 2000 ساعت در دمای 80 درجه سانتیگراد | 17 |
| مقدار اولیه در دمای 100 درجه سانتیگراد | 16 |
| پس از 2000 ساعت در دمای 100 درجه سانتیگراد | 16 |
آماده سازی سطوح، سنباده زنی و شستشو با استن- شرایط کیور، 24 ساعت در دمای 25 درجه سانتی گراد و یک ساعت 120 درجه سانتی گراد- از نمونه استیل جهت تست استفاده شده است.
در جدول زیر نتایج تست Tg گرفته شده از چسب کیور شده در دمای های پخت جهت تعیین مقاومت دمایی چسب اورده شده است. تست بر طبق استاندارد ASTM E 1356 گرفته شده است.
| حداقل زمان لازم جهت پخت اولیه چسب | Tg بر حسب درجه سانتی گراد |
| 24 ساعت در دمای 25 درجه انتی گراد ویک ساعت 120 درجه انتی گراد | 121 |
| 24 ساعت در دمای 25 درجه انتی گراد ویک ساعت 150 درجه انتی گراد | 148 |
میزان جذب آب و جذب شیمیایی چسب بعد از مدت زمانهای مختلف بر طبق استاندارد ASTM D 570 اندازه گیری شده است.
| مایع تست جهت غوطه وری | مدت زمان غوطه وری | میزان جذب (%) |
| آب مقطر | 2000 ساعت | 0.06 |
| متانول | 2000 ساعت | 1 |
| استون | 2000 ساعت | 0.08 |
| زایلین | 2000 ساعت | 0.2 |
شرایط کیور، 24 ساعت دردمای 25 درجه سانتی گراد، و یک ساعت در دمای 120 درجه سانتی گراد
در صورت بسته بودن درب چسب و باز نشدن پلمپ آن به مدت 24 ماه میتوان از آن نگهداری کرد.
هر واحد چسب تولیدی توسط این شرکت شامل دو بخش رزین و سخت کننده به همراه ۲ عدد کاردک و دستکش لاستیکی در بستهبندیهای زیر می باشد:
حداقل عمر بسته های پلمپ در صورتی که در محل سرد وخشک در دمای کمتر از 40 درجه سانتیگراد نگهداری شوند، 2 سال است.
استعلام قیمت و مشاوره
جهت استعلام قیمت و مشاوره خرید فرم زیر را تکمیل نمایید تا با شما تماس بگیریم.
نقد و بررسیها
هنوز بررسیای ثبت نشده است.
